Descripción General de la Red de Acceso

En el Portal SD-WAN, puedes acceder a una descripción general completa del rendimiento de tu red, lo que te permite monitorear los detalles del tráfico y evaluar el estado de tus servicios de manera efectiva.

WiLine SD-WAN, WiLine SASE, WiLine DIA WiLine SD-WAN, WiLine SASE, WiLine DIA

Cómo Acceder a la Descripción General de la Red​

Para acceder a la descripción general de la red:

  1. Inicia sesión en el SD-WAN Portal.
  2. Haz clic en un elemento de servicio expandido de la tabla de servicios, o
    • Navega a Monitoreo > Descripción General, y selecciona un servicio del menú desplegable.

Verás un panel que muestra métricas detalladas de tráfico para tu red.

Resumen del Dispositivo​

El Resumen del Dispositivo proporciona una visión general de los detalles técnicos clave del dispositivo de red instalado en tu sitio. Estas configuraciones aseguran que tu red funcione sin problemas y permanezca conectada a Internet.

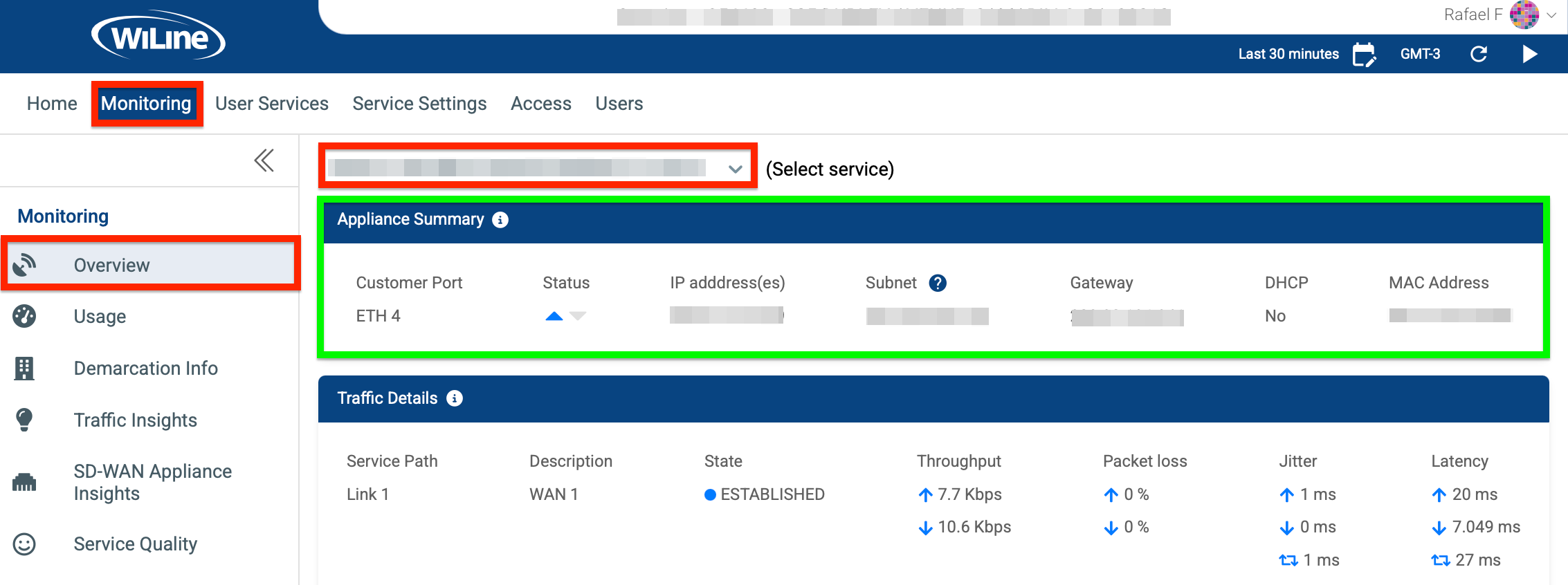

Resumen del Dispositivo
Figura 1: Explorando el Resumen del Dispositivo.

A continuación se presentan los detalles y sus explicaciones:

  • Puerto del Cliente:
    Este es el puerto Ethernet físico en el dispositivo que se conecta a tu red local o dispositivos. En esta configuración, ETH 4 es el puerto activo utilizado para proporcionar acceso a la red.

  • Dirección(es) IP:
    La dirección IP pública única asignada a tu red por el proveedor de servicios. Esta dirección generalmente se ve como XX.XXX.XXX.XX y permite que tu red se comunique con sistemas externos en Internet.

  • Subred:
    La subred define cuántos dispositivos pueden operar dentro de tu red. Por ejemplo, una subred podría verse como 255.XXX.XXX.XXX, que limita la red a dos IPs utilizables: una para el dispositivo y una para la puerta de enlace.

  • Puerta de Enlace:
    La puerta de enlace es como el "punto de salida" de tu red hacia Internet, enrutando el tráfico entre tus dispositivos y sistemas externos. Se representa típicamente como una dirección IP que se verá así 67.XXX.XXX.XX.

    :::info Uso de Subred y Puerta de Enlace Si tu subred no coincide con el número de hosts disponibles, es porque la subred está configurada localmente en el dispositivo para gestionar tu conexión. Las IPs utilizables se comparten con nuestra red central como direcciones individuales /32, optimizando el uso de IP y mejorando la seguridad de la conexión. Esto asegura que tu IP de puerta de enlace funcione localmente pero no sea accesible externamente, alineándose con las prácticas estándar de redes. :::

  • DHCP:
    Indica si el dispositivo está configurado para asignar dinámicamente direcciones IP a los dispositivos conectados. En esta configuración, DHCP está habilitado, lo que significa que los dispositivos en tu red recibirán automáticamente una dirección IP.

  • Dirección MAC:
    Un identificador único para el puerto del dispositivo que enfrenta al cliente. Esta dirección ayuda al dispositivo a comunicarse dentro de tu red. Típicamente, se ve algo así como 20:7c:14:xx:xx:xx.

Esta información es crucial para asegurar una integración sin problemas con tu infraestructura de red.

nota

Si esta sección no es visible en tu portal, puede ser porque el dispositivo en tu ubicación está configurado en Modo de Router Gestionado. En este modo, nosotros servimos como el router para tu ubicación, asignando direcciones privadas RFC1918 a tu red.

Detalles del Tráfico​

La sección de Detalles del Tráfico proporciona una visión general de los circuitos, sus rutas de servicio asociadas y descripciones, permitiendo a los usuarios entender su configuración de red y conexiones.

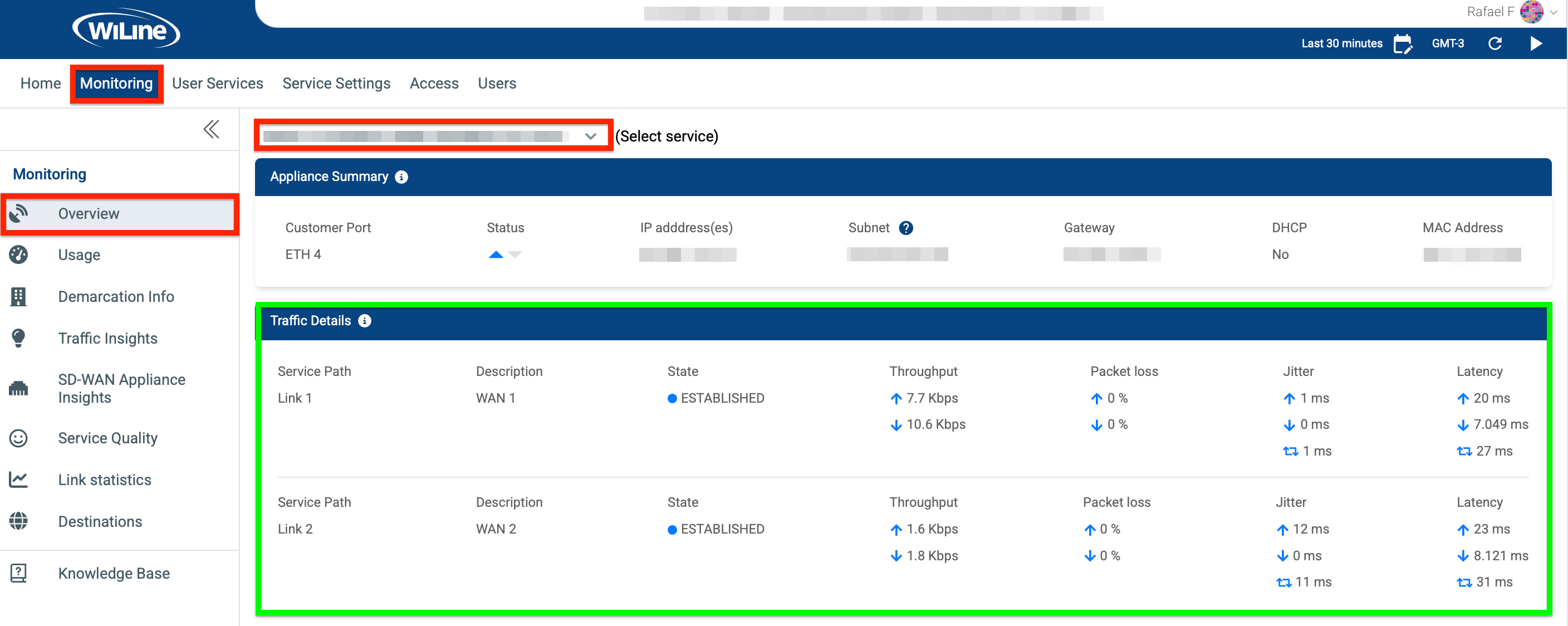

Detalles del Tráfico
Figura 1: Explorando los Detalles del Tráfico.

Descripción General de la Ruta de Servicio​

Esta sección presenta la Ruta de Servicio, que corresponde a configuraciones específicas de enlaces WAN en la red. La información está organizada de la siguiente manera:

  • Ruta de Servicio: Enlace 1

    • Descripción: WAN 1
    • Detalles: El enlace WAN principal para la entrega de servicios. Hacer clic en el ícono junto a "WAN 1" permite al usuario ingresar la descripción del puerto (por ejemplo, eth0).

  • Ruta de Servicio: Enlace 2

    • Descripción: WAN 2
    • Detalles: Enlace WAN secundario para redundancia o servicios adicionales. El cuadro de diálogo de configuración permite a los usuarios ingresar la descripción del puerto (por ejemplo, eth1).

  • Enlaces Adicionales

    • Para configuraciones con más enlaces (por ejemplo, Enlace 3, Enlace 4), se pueden gestionar descripciones correspondientes (por ejemplo, WAN 3, WAN 4) y detalles de manera similar.
Experiencia de Usuario Simplificada

Para mejorar la usabilidad, términos técnicos como "puerto de gestión" y referencias a Ethernet (por ejemplo, eth0, eth1) han sido reemplazados por etiquetas intuitivas como WAN 1 y WAN 2, simplificando la configuración y mejorando la comprensión del usuario.

Otras Métricas​

  • Estado: Muestra el estado del circuito. Un estado ESTABLECIDO indica que el circuito está activo y todas las funciones configuradas están funcionando normalmente.

    nota

    El sistema monitorea periódicamente la salud del túnel y el flujo de datos. Si no se detecta ningún dato, el circuito pasa al estado REINTENTAR, donde el sistema intenta restaurar la conectividad según las condiciones anteriores.

  • Rendimiento: Mide la tasa de transferencia de datos a través del circuito:

    • Subida (por ejemplo, 333.9 Kbps) se refiere a los datos enviados desde tu dispositivo a la red (por ejemplo, enviar correos electrónicos, subir archivos).
    • Bajada (por ejemplo, 406.2 Kbps) se refiere a los datos recibidos de la red (por ejemplo, descargar archivos, transmitir videos).

  • Pérdida de Paquetes: Indica el porcentaje de paquetes perdidos durante la transmisión, donde 0% refleja un rendimiento perfecto. Para obtener resultados óptimos, la pérdida de paquetes no debe exceder el 1%.

  • Jitter: Refleja la variabilidad en los tiempos de llegada de los paquetes, indicando la consistencia de la entrega de datos. Valores de jitter más bajos (por debajo de 30 ms) son los mejores. Por ejemplo:

    • 3 ms indica baja variabilidad, lo cual es ideal para aplicaciones en tiempo real.
    • 1.25 ms significa una consistencia casi perfecta.
    • 5 ms sugiere cierta variabilidad, pero aún dentro de un rango aceptable.

  • Latencia: Mide el retraso en la transmisión de paquetes, indicando la capacidad de respuesta de la conexión. La latencia no debe exceder 150 ms en un sentido o 300 ms en total para una comunicación eficiente:

    • 36 ms muestra el tiempo que tarda en viajar la información desde tu dispositivo a la red.
    • 46.049 ms representa el tiempo que tarda la información en regresar de la red a tu dispositivo.
    • 82 ms indica el tiempo total de ida y vuelta, que está dentro de límites aceptables.

Esta información te ayuda a evaluar rápidamente el rendimiento de la red e identificar cualquier problema potencial.

Acerca de los Detalles del Tráfico:

Estos datos son en vivo y reflejan la información más reciente disponible. No se aplica un rango de fechas; solo se considera el intervalo de actualización para recuperar los últimos datos.

Filtrar Resultados​

Personaliza tus datos de red ajustando la zona horaria, el rango de tiempo y la tasa de actualización:

  • Zona Horaria: Haz clic en el ícono de Hora Local (por ejemplo, GMT-3) en la esquina superior derecha para cambiar la zona horaria (por ejemplo, UTC, PST, MST).

  • Rango de Tiempo: Haz clic en el ícono en la parte superior derecha para establecer el rango de tiempo:

    • Personalizar Fechas: Especifica un rango personalizado:
      • Desde: 25/11/2024, 16:06
      • Hasta: 03/12/2024, 14:21
    • Rangos Rápidos: Elige entre opciones como Últimos 15 Minutos, Últimos 30 Minutos, Última Hora, Últimas 8 Horas, Últimas 12 Horas.

  • Preestablecido: Haz clic para definir un rango personalizado (días, horas, minutos). Por ejemplo, Últimos 2d 5h 2m se mostrará como Últimos 2 días 5 horas 2 minutos.

  • Actualización Automática: Establece el intervalo de actualización para que se actualice automáticamente cada 10 segundos. Usa el para iniciar o el para detener la actualización.

nota
  • Temporización Dinámica: El intervalo de actualización predeterminado es de 10 segundos, pero puede extenderse hasta 60 segundos dependiendo de los tiempos de carga de datos y el tamaño del rango.
  • Solo Rangos Preestablecidos: La actualización automática se aplica solo a los preestablecidos de Últimos.... Los rangos personalizados están excluidos, y los botones de actualización están ocultos para ellos.

Preestablecido
Figura 1: Definiendo un Preestablecido.

Principales Aplicaciones​

Esta sección proporciona una visión general de las aplicaciones más utilizadas, representadas a través de datos gráficos y tabulares para una visualización más fácil.

Principales Aplicaciones por Uso​

El primer gráfico muestra la distribución del uso de la red entre diferentes aplicaciones:

Categoría y Tipo de Aplicación Principal
Figura 2: Ilustra la distribución del uso de las principales aplicaciones por categoría y tipo.

Como se ve en Figura 2, el VPN representa el 99% del tráfico de la red. Una VPN (Red Privada Virtual) permite conexiones seguras y encriptadas a través de Internet, a menudo utilizada para acceso remoto a redes internas. Otras aplicaciones, como WEB, SYSTEM_OS y DOWNLOAD, contribuyen con menos del 1%, destacando su impacto mínimo en la red.

El segundo gráfico se centra en los tipos de aplicaciones según el número de accesos. Similar al uso de la red, IPSEC (99%) domina los accesos. IPSEC (Seguridad del Protocolo de Internet) es un protocolo utilizado para encriptar y autenticar comunicaciones, crucial para transferencias de datos seguras por Internet. Otros tipos como TELNET, IP_ICMP, DNS y BITTORRENT muestran tráfico negligible.

Resumen Tabular​

Los datos numéricos detallados correspondientes al uso y conteos de accesos para cada tipo y categoría de aplicación también están disponibles:

Categoría y Tipo de Aplicación Principal
Figura 3: Detalles numéricos de la distribución del uso de las principales aplicaciones.

Como se ve en Figura 3, las primeras tablas ilustran el dominio del VPN como la aplicación más utilizada, con todas las demás contribuyendo mínimamente.

Filtrar y Personalizar Resultados​

Similar a la sección de Descripción General, puedes filtrar y personalizar la vista de la tabla de la siguiente manera:

  1. Filtrar por Palabras Clave:

    • Usa el (Buscar) ícono junto al encabezado Nombre para buscar elementos específicos.

    Filtrando la Tabla de las Principales Aplicaciones
    Figura 4: Filtrando las Tablas de las Principales Aplicaciones

  2. Elegir Columnas para Mostrar:

    • Haz clic en el (Configuración) ícono para deseleccionar columnas que deseas ocultar.

  1. Descargar Datos:

    • Haz clic en el (Descargar) para exportar los datos seleccionados a un archivo .CSV.

  2. Imprimir Tabla:

    • Haz clic en el (Imprimir) para imprimir la tabla con los resultados.

Estas herramientas te permiten ordenar y filtrar datos para adaptarse a tus necesidades específicas.

Actualizar Resultados​

Si no ves tus resultados filtrados de inmediato, haz clic en el ícono en la esquina superior derecha.

Al utilizar la Descripción General de la Red en el Portal SD-WAN, puedes monitorear efectivamente la salud y el rendimiento de tu red, facilitando la gestión proactiva y la rápida resolución de problemas.
